Basınç şalteri, akışkan kontrolü ve otomasyon sistemlerinde en temel ancak sıklıkla gözden kaçırılan bileşenlerden biridir. Bir sistemdeki sıvı veya gaz basıncını izleyen ve basınç önceden belirlenmiş bir ayar noktasına ulaştığında elektrik sinyalini tetikleyen elektromekanik veya elektronik bir cihazdır. Uygulamanın su temini, basınçlı hava, hidrolik devreler veya endüstriyel makineler içermesi fark etmez, basınç anahtarları sistemlerin güvenli ve verimli çalışmasını sağlayan akıllı koruyucular olarak hizmet eder. Şu tarihte:Ningbo TRUPOW Endüstriyel Ticaret A.Ş., Ltd., basınç anahtarlarımız hem konut hem de ağır sanayi ortamlarının zorlu taleplerini karşılamak üzere tasarlanmıştır ve kapsamlı ürün yelpazemizin kritik bir parçasını oluşturur.Pompa Aksesuarlarıürün yelpazesi.
Basınç anahtarlarının nasıl çalıştığını, nasıl seçildiğini ve daha geniş sistemlere nasıl entegre olduklarını anlamak, mühendisler, satın alma uzmanları ve tesis yöneticileri için temel bilgidir. Bu kılavuz, temel çalışma prensibinden ürün özelliklerine, kurulum hususlarına ve basınç anahtarlarının vazgeçilmez rolüne kadar bilmeniz gereken her şeyi açıklamaktadır.Pompa Aksesuarlarımodern sıvı yönetiminde. Fabrikamız, çeşitli küresel uygulamalarda maksimum güvenilirlik ve uzun hizmet ömrü sunmak için bu ürünleri geliştirmek için yıllarını harcadı.
Her basınç anahtarının temelinde basit ama şık bir prensip vardır: sıvı veya gaz basıncının ürettiği mekanik kuvvet, bir elektrik anahtarını harekete geçirmek için kullanılır. Sıvı basınç portuna girdiğinde, çoğunlukla diyafram, piston veya Bourdon tüpü olmak üzere bir algılama elemanına doğru iter. Basınç oluştukça algılama elemanı, dahili bir yay mekanizması tarafından belirlenen kuvvet eşiğine ulaşana kadar sapar. Bu noktada hareket, anahtarın konfigürasyonuna bağlı olarak bir devreyi açarak veya kapatarak bir dizi elektrik kontağını tetikliyor.
Açık devre veya kapalı devre olan bu ikili elektrik çıkışı daha sonra aşağı yöndeki eylemleri tetiklemek için kullanılır. Örneğin, konut tipi bir su pompası sisteminde, tank basıncının neden olduğu artan basınç, anahtarın pompa motoruna giden gücü kesmesine neden olarak aşırı basıncın oluşmasını önler. Su tüketildikçe basınç düştüğünde yay, kontakları orijinal durumuna döndürür ve pompa yeniden çalışır. Bu otomatik döngü, ürünün hizmet ömrü boyunca binlerce kez tekrarlanarak mekanik sağlamlığı tartışılmaz bir gereklilik haline getirir.
Fabrikamız algılama diyaframını hedef ortamla uyumluluk için özel olarak seçilen malzemelerden üretmektedir. Seçenekler şunları içerir:
Elektrik kontakları tipik olarak yük kapasitelerine ve anahtarlama döngüsü dayanıklılıklarına göre derecelendirilir. Altın kaplamalı kontaklar, oksidasyon direncinin çok önemli olduğu düşük akımlı sinyal devrelerinde kullanılırken, yüksek akımlı motor kontrol devreleri için gümüş alaşımlı kontaklar seçilir. Normalde açık (NO), normalde kapalı (NC) veya geçişli (CO) kontak düzenlemesi, hedef sistemin kontrol mantığıyla eşleşmelidir.
Modern basınç anahtarlarıTRUPOW ayrıca IP65 veya IP67 dereceli sızdırmaz muhafazalar içerir; böylece nem, toz ve endüstriyel kirleticilerin dahili bileşenlere zarar vermemesi sağlanır. Çevrenin korunmasına gösterilen bu dikkat, uzun ömürlü bir endüstriyel bileşeni, zorlu saha koşullarında zamanından önce arızalanan bir üründen ayıran şeydir.
Basınç şalterleri herkese uyan tek tip bir ürün değildir. Endüstri, her biri belirli basınç aralıkları, ortam türleri ve uygulama ortamları için optimize edilmiş birçok farklı tasarım geliştirmiştir. Hangi tipin sisteminize uygun olduğunu bilmek güvenilir bir kuruluma doğru ilk adımdır.
Bunlar geleneksel ve en yaygın kullanılan çeşittir. Mekanik bir algılama elemanı, hızlı hareket eden bir elektrik anahtarını doğrudan çalıştırır. Sağlamdırlar, uygun maliyetlidirler ve çok çeşitli endüstriyel ve ticari uygulamalara uygundurlar. BizimPompa Aksesuarlarıhat, 0,5 bar'dan 25 bar'a kadar basınç aralıkları için tasarlanmış elektromekanik basınç anahtarlarını içerir.
Bu cihazlar, basınç değişikliklerini tespit etmek ve elektronik bir anahtarlama sinyali oluşturmak için entegre bir devre ile birleştirilmiş bir piezoelektrik veya seramik basınç sensörü kullanır. Üstün hassasiyet sunarlar, hareketli parça içermezler ve anahtarlama tekrarlanabilirliğinin ve sık döngü altında uzun hizmet ömrünün kritik olduğu uygulamalar için idealdirler.
Diferansiyel basınç anahtarları, mutlak veya gösterge basıncını ölçmek yerine, sistemdeki iki nokta arasındaki basınç farkına yanıt verir. Yükselen basınç farkının tıkalı bir filtreye veya kısıtlı akış yoluna işaret ettiği filtre izleme, akış algılama ve HVAC uygulamalarında yaygın olarak kullanılırlar.
Atmosfer basıncının altında çalışacak şekilde tasarlanan vakum anahtarları, emme sistemlerinde, vakum paketleme ekipmanlarında ve tıbbi cihazlarda kullanılır. Negatif gösterge basınçlarına mekanik arıza olmadan doğru şekilde yanıt verebilen bir algılama elemanına ihtiyaç duyarlar.
Aşağıdaki tablo her türün temel özelliklerini özetlemektedir:
| Tip | Algılama Yöntemi | Tipik Basınç Aralığı | En İyi Uygulama | Temel Avantaj |
| Elektromekanik | Diyafram / Piston | 0,5 - 25 bar | Pompalar, kompresörler, HVAC | Düşük maliyet, yüksek güvenilirlik |
| Elektronik / Katı Hal | Piezoelektrik sensör | 0,1 - 600 bar | Hassas endüstriyel kontrol | Yüksek tekrarlanabilirlik, aşınma yok |
| Diferansiyel | Çift bağlantı noktalı diyafram | 0 - 10 bar diferansiyel | Filtre izleme, akış algılama | Basınç farkını ölçer |
| Vakum | Kapsül / Körük | -1 ila 0 bar | Emme sistemleri, paketleme | Atmosferin altında çalışır |
Tedarik veya sistem tasarımı için basınç anahtarlarını değerlendirirken ürün veri sayfası hikayenin yalnızca bir kısmını anlatır. Her spesifikasyonun pratikte gerçekte ne anlama geldiğini ve sistem performansını nasıl etkilediğini anlamak, bilinçli bir kararı maliyetli bir hatadan ayıran şeydir. Aşağıda değerlendirilmesi gereken en kritik parametreler ve farklı uygulamalarda hangi değerlerin aranması gerektiğine ilişkin rehberlik yer almaktadır.
Ayar noktası, anahtarın etkinleştirildiği basınç değeridir. Diferansiyel (aynı zamanda histerezis olarak da adlandırılır), devreye girme ve devreden çıkma basınçları arasındaki farktır. Düzgün yapılandırılmış bir diferansiyel, pompa motorlarına zarar verebilecek ve bileşen ömrünü kısaltabilecek hızlı anahtarlama döngülerini (kısa döngü) önler.
Kontakların güvenli bir şekilde geçiş yapabileceği maksimum voltaj ve akım olarak ifade edilir. Motor yükleri, ani akım nedeniyle dirençli yüklerden daha yüksek bir değer gerektirir. Motor kontaktörleri veya solenoid valfler gibi endüktif yükleri değiştirirken kontakları daima en az %20 oranında azaltın.
Katı parçacıklara ve suya karşı direnci tanımlar. IP65 çoğu endüstriyel ortam için uygundur. Yağmura ve suya maruz kalan suya daldırılabilir veya dış mekan kurulumları için IP67 veya IP68 gereklidir.

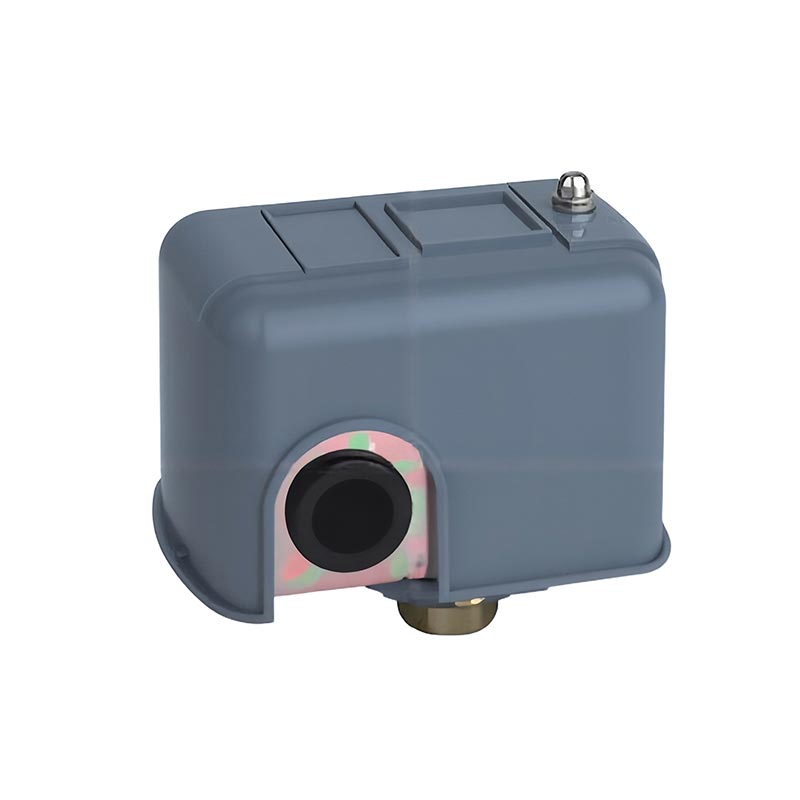

Standart için eksiksiz ürün spesifikasyon tablomuzPompa Aksesuarlarıbasınç şalteri serisiNingbo TRUPOW Endüstriyel Ticaret A.Ş., Ltd.aşağıda verilmiştir:
| Parametre | Şartname |
| Basınç Aralığı (Ayarlanabilir) | 1 - 10 bar / 2 - 16 bar / 4 - 25 bar (modele bağlı) |
| Fabrika Varsayılan Ayar Noktası | Devreye girme: 1,4 bar / Devreden çıkarma: 2,8 bar (standart model) |
| Diferansiyel Aralığı | 0,5 - 3,5 bar (ikincil yay ile ayarlanabilir) |
| Elektrik Derecelendirmesi | 16A / 250VAC; 10A / 380VAC |
| İletişim Yapılandırması | 1NA + 1NK (SPDT) |
| Diyafram Malzemesi | NBR standardı; EPDM / SS isteğe bağlı |
| Muhafaza Malzemesi | Cam dolgulu naylon PA66; isteğe bağlı döküm çinko |
| Bağlantı Noktası Bağlantısı | 1/4 inç BSP veya NPT erkek (talep üzerine diğer boyutlar) |
| Giriş Koruması | IP44 standardı; IP65 isteğe bağlı |
| Çalışma Sıcaklığı | -10 derece C ila +60 derece C |
| Medya Sıcaklığı | Maksimum +70 derece C |
| Mekanik Ömür | 500.000'den fazla anahtarlama döngüsü |
| Sertifikalar | CE, RoHS, NSF/ANSI 61 (içme suyu modelleri) |
| Ağırlık | Yaklaşık. 185g |
Basınç anahtarının çok yönlülüğü, pek çok endüstride standart bir bileşen haline gelmesinin nedenlerinden biridir. En küçük ev tipi hidrofor pompasından çok kademeli endüstriyel kompresör ünitesine kadar bu cihazlar, otomatik basınç yönetiminde temel bir rol oynar. Fabrikamız malzemeleriPompa Aksesuarları40'tan fazla ülkedeki müşterilere basınç anahtarları da dahil olmak üzere, bize mümkün olan en geniş gerçek dünya uygulamaları yelpazesine dair derinlemesine bilgi sağlıyor.
Bu dünya çapında en yaygın uygulamadır. Basınç anahtarları konut, ticari ve tarımsal ortamlarda su pompası motorlarının çalıştırılmasını ve durdurulmasını kontrol eder. Doğru yapılandırıldıklarında, sürekli manuel müdahale gerektirmeden dağıtım sistemi içinde tutarlı su basıncını korurlar. Bu başvuru için temel gereksinimler şunları içerir:
Hava kompresörleri, kompresör motorunu yüklü ve yüksüz durum arasında döndürmek ve alıcı tankı tanımlanmış bir basınç bandı içinde tutmak için basınç anahtarlarına dayanır. Yoğun atölyelerdeki veya üretim tesislerindeki kompresörler saatte onlarca kez döngü yapabileceğinden, yüksek çevrim ömrüne sahip kontaklar burada önemlidir.
Hidrolik sistemlerde, bir devre hedef çalışma basıncına ulaştığında sinyal vermek ve otomatik bir sırayla bir sonraki adımı tetiklemek için basınç anahtarları kullanılır. Ayrıca, basınç bir sızıntıya veya pompa arızasına işaret edebilecek minimum eşiğin altına düşerse hidrolik güç ünitesini kapatarak güvenlik kilitleri görevi de görürler.
Hem yüksek basınç hem de alçak basınç anahtarları, soğutucu devrelerini güvenli basınç sınırlarının dışında çalışmaya karşı korur. Yüksek basınç anahtarı, tahliye basıncı güvenli bir maksimumu aşarsa kompresörü çalıştırır; düşük basınç anahtarı ise soğutucu şarjı yetersiz olduğunda çalışmayı engeller.
Yangın söndürme sistemlerindeki basınç anahtarları, bir sprinkler başlığının etkinleştirilmesi, bir alarm sinyalinin tetiklenmesi ve jokey veya ana yangın pompalarının başlatılması nedeniyle sistem basıncında meydana gelen bir düşüşü tespit eder. Bu can güvenliği uygulamasında güvenilirlik ve tepki hızı kesinlikle kritik öneme sahiptir.
Bir basınç şalterinin seçilmesi yalnızca basınç aralığının eşleştirilmesi meselesi değildir. Sistematik bir seçim süreci; medyayı, elektrik yükünü, çevreyi, gerekli hassasiyeti ve ürünün hizmet ömrü boyunca toplam sahip olma maliyetini dikkate alır. Aşağıdaki kontrol listesi mühendislik ekibimizin metodolojisini temsil etmektedir.Ningbo TRUPOW Endüstriyel Ticaret A.Ş., Ltd.yeni kurulumlar veya değiştirmeler için basınç anahtarlarını belirlerken müşterilere tavsiyelerde bulunur.
Aşağıdaki tablo, yaygın uygulamaları önerilen ürün parametreleriyle eşleştiren bir hızlı başvuru kılavuzu sağlar:
| Başvuru | Önerilen Basınç Aralığı | İletişim Değerlendirmesi | IP Derecelendirmesi | Diyafram Malzemesi |
| Evsel su pompası | 1 - 10bar | 16A / 250VAC | IP44 | EPDM (içme suyu) |
| Endüstriyel hava kompresörü | 4 - 16bar | 16A / 250VAC | IP65 | NBR |
| Hidrolik güç ünitesi | 10 - 250 bar | 10A / 250VAC | IP65 | Paslanmaz çelik |
| Soğutma devresi | 0 - 30 bar | 8A / 250VAC | IP44 | NBR |
| Kimyasal işleme | 0 - 25 bar | 6A / 250VAC | IP67 | PTFE kaplı |
En yüksek kalitedeki basınç şalteri bile, yanlış takılması durumunda düşük performans gösterecek veya vaktinden önce arızalanacaktır. Kurulum uygulamaları ölçüm doğruluğunu, anahtarlama tekrarlanabilirliğini ve bileşen ömrünü doğrudan etkiler. Aşağıdaki kılavuz, tüm ürünlerle birlikte verilen kurulum talimatlarından alınmıştır.Pompa AksesuarlarıFabrikamızdan çıkan ürünler ve sahada karşılaşılan en yaygın sorunları yansıtmaktadır.
Çoğu elektromekanik basınç şalterinde iki ayarlanabilir yay mekanizması bulunur: kesme (yüksek) ayar noktasını kontrol eden büyük bir yay ve diferansiyeli kontrol eden daha küçük bir yay. Ayarlama, sistem basınç altındayken ve anahtar portunun yakınına monte edilmiş kalibre edilmiş bir basınç göstergesiyle gerçekleştirilmelidir. Kesme noktasını yükseltmek için büyük yay gerginliğini artırın; Diferansiyeli genişletmek için küçük yay gerginliğini artırın. Kurulumdan ayrılmadan önce daima en az üç tam açma-kapama döngüsü boyunca son ayar noktalarını doğrulayın.
S1: Basınç şalteri ile basınç sensörü arasındaki fark nedir?
Basınç anahtarı, basınç belirli bir ayar noktasını geçtiğinde açık veya kapalı olarak ayrı bir elektrik çıkışı sağlar. Gerçek basınç değerini kontrol cihazına iletmez. Bir basınç sensörü (basınç dönüştürücü olarak da adlandırılır), ölçülen basınca orantılı olarak sürekli bir analog veya dijital sinyal üreterek, bir PLC veya kontrol sisteminin basıncı gerçek zamanlı olarak izlemesine ve orantılı kontrol kararları almasına olanak tanır. Basit açma-kapama kontrolünün yeterli ve uygun maliyetli olduğu yerlerde basınç anahtarları kullanılır. Basınç sensörleri sürekli izleme, veri kaydı veya oransal kontrolün gerekli olduğu yerlerde kullanılır. Birçok modern sistemde her iki cihaz birlikte çalışır: bir basınç sensörü izleme ve geri bildirim sağlarken, özel bir basınç anahtarı kontrol sistemi yazılımından bağımsız, kablolu bir güvenlik kilidi sağlar.
S2: Basınç anahtarım neden hızla açılıp kapanıyor?
Yaygın olarak kısa döngü olarak adlandırılan hızlı açma-kapama döngüsüne hemen hemen her zaman şu üç durumdan biri neden olur: yetersiz basınç farkı ayarı, su dolu basınç tankı veya sistemdeki bir sızıntı. Devreye alma ve devreden çıkarma ayar noktaları arasındaki fark çok darsa, küçük doğal basınç dalgalanmaları bile anahtarın tekrar tekrar devreye girmesine neden olur. Suyla tıkanmış bir basınç tankı (hava ön dolumunun kaybolduğu yer), tankın neredeyse hiç basınç tamponlaması sağlamadığı ve pompanın her çalıştırılmasında veya durdurulduğunda basıncın önemli ölçüde salınmasına neden olduğu anlamına gelir. Sistem sızıntısı, pompa durduktan sonra basıncın sürekli olarak düşmesi ve anında yeniden başlatmanın tetiklenmesi anlamına gelir. Sistemin basıncı boşaltıldığında ilk önce basınç deposu hava ön dolumunu bir lastik göstergesiyle kontrol ederek teşhis koyun. Ön şarj doğruysa anahtar farkını biraz artırın. Kısa döngü devam ederse, tüm bağlantılarda ve bileşenlerde sistematik bir sızıntı testi yapın.
S3: Standart bir pompa basınç anahtarında devreye girme ve devreden çıkarma basıncını nasıl ayarlayabilirim?
Standart bir elektromekanik pompa basınç anahtarında, kesme (yüksek) basıncı, anahtar kapağının altında bulunan büyük yaylı somun kullanılarak ayarlanır ve diferansiyel (devreye alma ile kesme arasındaki boşluk) daha küçük yaylı somun kullanılarak ayarlanır. Büyük somunun saat yönünde döndürülmesi hem açma hem de kesme basınçlarını birlikte yükselterek mevcut farkı korur. Küçük somunun saat yönünde döndürülmesi, kesme basıncını değiştirmeden bırakırken devreye girme basıncını düşürerek farkı genişletir. Her seferinde yarım tur olacak şekilde küçük artışlarla ayarlamalar yapın ve sonucu değerlendirmeden önce sistemin tam bir döngüyü tamamlamasına izin verin. Doğru ayarlama için pompa çıkışına kalibre edilmiş bir basınç göstergesi takılması önemlidir. Son ayarları sistem bakım günlüğüne kaydedin. Ningbo TRUPOW Industrial Trade Co.,Ltd'nin tüm Pompa Aksesuarlarıyla birlikte verilen ürüne özel talimat sayfasına bakın. modele özgü ayarlama prosedürleri için.
S4: Basınç anahtarının arızalanmasına ne sebep olur ve servis ömrünü nasıl uzatabilirim?
Basınç anahtarı arızasının en yaygın nedenleri aşırı anahtarlama döngülerinden kaynaklanan kontak aşınması, diyafram yorgunluğu veya uyumsuz ortamdan gelen kimyasal saldırı, elektrik muhafazasına nem girişi ve aşırı basınç olaylarından veya su darbesinden kaynaklanan mekanik hasardır. Hizmet ömrü çeşitli pratik önlemlerle uzatılabilir: basınç artışlarını absorbe etmek için anahtarın yukarı akışına bir koç darbesi önleyici takın; algılama portunu partikül kirliliğinden korumak için hat içi süzgeç takın; anahtarın IP derecesinin kurulum ortamına uygun olduğunu doğrulayın; motor devrelerini doğrudan değiştirmek yerine anahtar kontaklarını ağır endüktif yüklerden yalıtmak için bir kontaktör veya röle kullanın; ve koruyucu bakım programının bir parçası olarak kontak durumu ve diyafram bütünlüğünün yıllık muayenesini planlayın. Fabrikamız, zorlu sürekli çalışma uygulamalarında arızalar arasındaki ortalama süreyi en üst düzeye çıkarmak için özel olarak güçlendirilmiş diyaframlara ve gümüş alaşımlı kontaklara sahip Pompa Aksesuarları basınç anahtarlarımızı tasarlar.
S5: Basınç şalteri su dışındaki yağ veya kimyasal maddeler gibi sıvılarla kullanılabilir mi?
Evet, basınç anahtarları çok çeşitli ortamlarla kullanılabilir, ancak ıslatılan malzemeler sıvının kimyasal özelliklerine, sıcaklığına ve viskozitesine göre dikkatli bir şekilde eşleştirilmelidir. Hidrolik yağ uygulamaları için NBR diyaframlar ve pirinç veya paslanmaz çelik ıslak parçalar genellikle uygundur. Asitler, alkaliler veya solventler gibi agresif kimyasallar için, paslanmaz çelik ıslak bileşenlerle birleştirilmiş PTFE kaplı diyafram en iyi direnci sağlar. Buhar uygulamaları için, yüksek sıcaklık contalarına sahip piston tipi bir algılama elemanı gereklidir ve algılama elemanını doğrudan buhar temasından korumak için buhar hattı ile anahtar portu arasına bir sifon halkası (pigtail) takılmalıdır. Su dışı uygulamalar için bir basınç şalteri belirlemeden önce daima ürün veri sayfasındaki ortam uyumluluk tablosuna bakın. Ningbo TRUPOW Endüstriyel Ticaret A.Ş., Ltd. müşterilerin kendi özel ortamları ve çalışma koşulları için doğru diyafram ve muhafaza malzemesi kombinasyonunu belirlemelerine yardımcı olmak amacıyla malzeme danışmanlığı desteği sunar.
Basınç şalteri basit bir açma-kapama cihazından çok daha fazlasıdır. Pompaların, kompresörlerin ve hidrolik sistemlerin sürekli insan denetimi olmadan güvenli ve verimli çalışmasını sağlayan otomatik zekadır. Doğru basınç anahtarını seçmek, doğru şekilde kurmak ve proaktif bir şekilde bakımını yapmak, güvenilir sistem performansının üç temel direğidir. Diyafram malzemesinden temas derecesine kadar her spesifikasyon önemlidir ve bu spesifikasyonları anlamak, mühendislerin ve tesis yöneticilerinin güvenli satın alma kararları almasına olanak tanıyan şeydir.
Derin uzmanlığa sahip bir üretici olarakPompa Aksesuarları, Ningbo TRUPOW Endüstriyel Ticaret A.Ş., Ltd.tüm küresel endüstriyel ve konut ortamlarında tutarlı performans gösteren basınç anahtarları üretmek için malzeme mühendisliği, elektrik mühendisliği ve uygulama bilgisini bir araya getiriyor. Ürünlerimiz uluslararası standartlara göre test edilmiş, kapsamlı belgelerle desteklenmiş ve uygulamaya özel sorularda yardımcı olmaya hazır, duyarlı bir teknik ekip tarafından desteklenmektedir.
Yeni bir kurulum için bir basınç anahtarı belirliyorsanız, arızalı bir üniteyi değiştiriyorsanız veya daha güvenilir bir ürüne yükseltme yapmak istiyorsanız, fabrikamız sizi yolun her adımında destekleyecek ürün yelpazesine ve uygulama bilgisine sahiptir. BizimPompa Aksesuarlarıkatalog, en yaygın uygulamalara yönelik standart modellerin yanı sıra zorlu veya olağandışı çalışma koşulları için özel olarak tasarlanmış çözümleri kapsar.
Temas etmekNingbo TRUPOW Endüstriyel Ticaret A.Ş., Ltd. bugün basınç anahtarı gereksinimlerinizi görüşmek üzere. Teknik satış ekibimiz, kapsamlı ürün yelpazemizden doğru ürünü belirlemenize yardımcı olmaya hazırdır.Pompa Aksesuarlarıayrıntılı veri sayfaları ve sertifikalar sağlayın ve sorgunuzu hızlı ve profesyonel bir şekilde işleme alın.
Tüm ticari sorulara 24 saat içinde yanıt veriyoruz. Bugün fabrikamıza ulaşın ve 40'tan fazla ülkedeki müşterilerin neden güvendiğini size gösterelimNingbo TRUPOW Endüstriyel Ticaret A.Ş., Ltd.tercih ettikleri kaynak olarakPompa Aksesuarlarıve sıvı kontrol bileşenleri.
